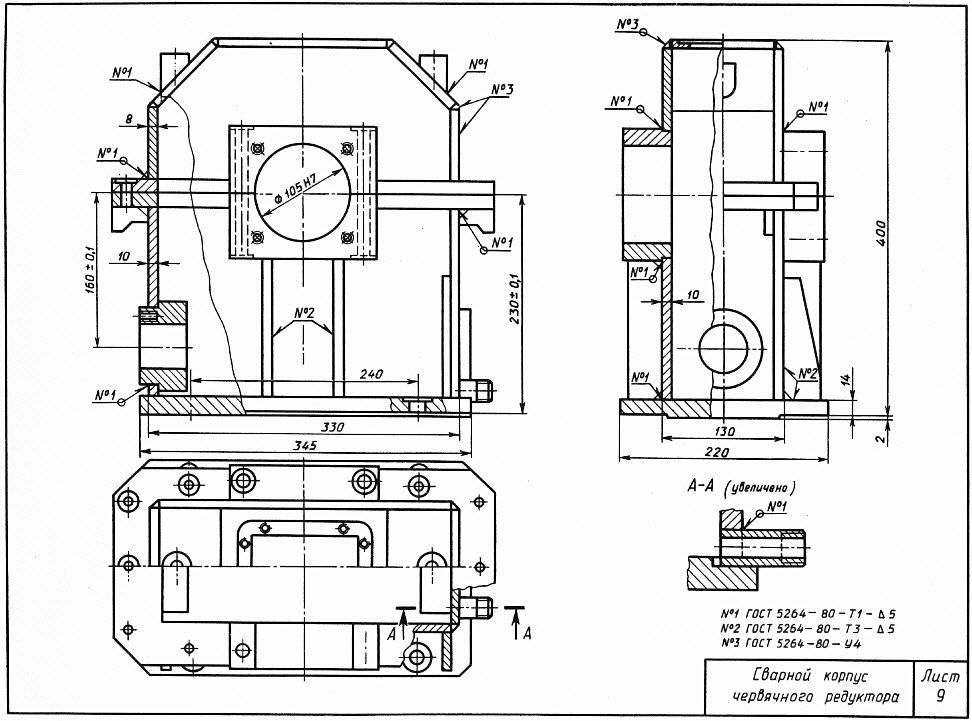

Лист 9.   Сварной корпус червячного редуктора
Лист 8  Лист 9  Лист 10
Заклёпочные соединения. Листы 1...6

      Заклепочные соединения применяются в конструкциях, нагрев которых при технологическом процессе сварки недопустим (возможен отпуск и коробление закаленных и шлифованных деталей и др.), воспринимающих большие ударные и вибрационные нагрузки, и в конструкциях из несвариваемых материалов.
      Основные области применения заклепочных соединений - авиационная техника, судостроение, а также металлоконструкции и другие изделия предпочтительно при нагрузках в плоскости соединений.
Широко применяются совместно с клеевыми соединениями.
Заклепочные соединения разделяются на:
      а) силовые (иначе называемые прочными);
      б) силовые плотные (иначе называемые плотно-прочными).
      Основные типы и размеры заклепок стандартизованы.
      Лист 1. Типы и размеры стандартных заклепок. Заклепки с полукруглой головкой по ГОСТ 10299-80 применяют для прочных и плотно-прочных соединений. Там, где выступающие головки нежелательны, применяют заклепки с потайной головкой по ГОСТ 10300-80. Установка таких заклепок дороже, так как требует дополнительной операции - раззенковки отверстий.
      Заклепки с полупотайной головкой (ГОСТ 10301-80) применяют для соединения тонких стальных листов (толщиной до 4 мм), когда выступающая головка полукруглой заклепки нежелательна, а небольшая толщина соединяемых листов не позволяет применять заклепки с потайной головкой.
      Заклепки с плоской головкой (ГОСТ 10303-80) применяют для закрепления фрикционных накладок в тормозах и механизмах сцепления, хотя в последнее время заклепочные соединения в таких узлах в значительной мере уступили место клеевым соединениям. При небольших диаметрах заклепок (до 10 мм) они удобны для холодной клепки. Замыкающие головки в этом случае можно формировать без обжимок.
      На листе приведены рекомендации по выбору длин заклепок в зависимости от суммарной толщины соединяемых листов, ряд стандартных длин заклепок, а также пример условного обозначения заклепки по ГОСТу. В скобках указаны размеры, использование которых не рекомендуется.

......................................................................................................................................................................................................................................................
......................................................................................................................................................................................................................................................
......................................................................................................................................................................................................................................................
